均质乳化泵系列（乳化泵、均质泵、管线式乳化机、研磨泵）

视频介绍

产品介绍

每当用户工艺要求对物料进行往复循环处理或安装在管道上对物料破碎、剪切、均质、乳化时，均质乳化泵(乳化泵)往往是最好的选择。

均质乳化泵的狭窄空间的腔体内，装有1-3组紧密吻合的定/转子，转子在马达的驱动下高速旋转，产生强劲的轴向吸力将物料吸入腔体，在最短时间内对物料进行分散、剪切、乳化处理，粒径分布范围也显著变窄，由此可制得精细的长期稳定得产品。

均质乳化泵外观类似泵，在实际使用过程中，确实也起到泵的作用，具有一定的扬程和抽吸力，工艺过程中有时可不再需要辅助泵。

依据用户不同工艺要求，CLARE目前已推出单级单层、单级多层、多级多层定转子结构形式均质乳化泵供用户选择，满足不同需求。

均质乳化泵(乳化泵)优点

处理量大，适合工业化，大批量在线连续生产
物料往往更细，匀度高
噪音低，低能耗
无死角，物料100％通过分散剪切
操作使用简单，维修方便

典型工艺流程

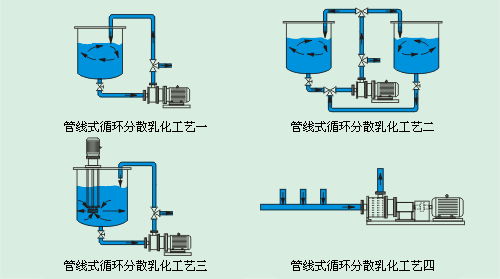

均质乳化泵(乳化泵)适用于批量循环分散乳化工艺和在线连续分散乳化工艺，典型工艺流程如图。

常见乳化设备工艺

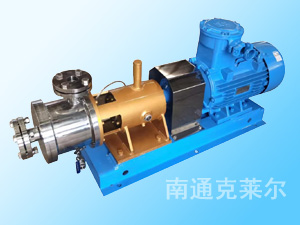

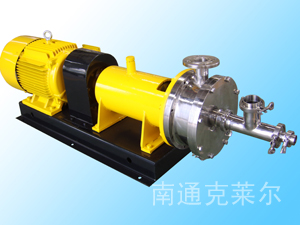

单组工作头系列均质乳化泵(乳化泵、高剪切乳化泵)

工作腔内装有一组定、转子，传动轴采用悬臂式传动轴与电机直联。

适用于中、小批量循环处理生产工艺，建议与间隙式高剪切分散乳化机同时使用，效果更佳。

工作腔内装有一组定、转子，传动轴采用悬臂式，弹性联轴器将电机与轴承箱内的主轴联接，提高传动轴运行质量。

适用于中、小批量循环处理生产工艺，建议与间隙式高剪切分散乳化机同时使用，效果更佳。

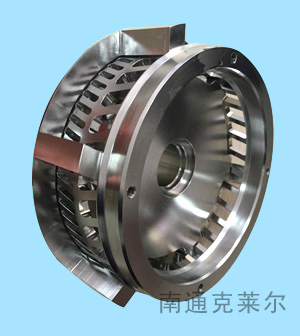

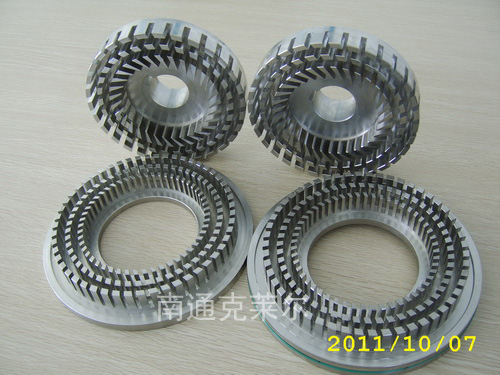

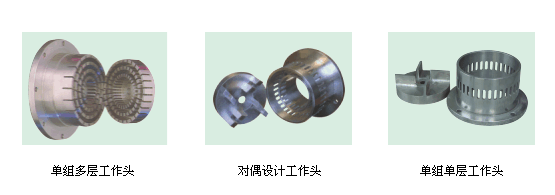

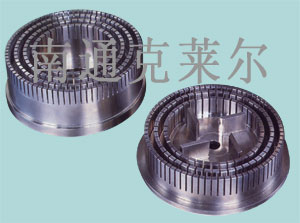

几款工作头供选择

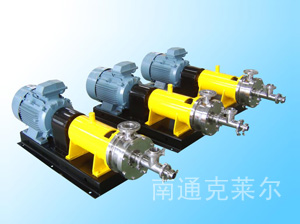

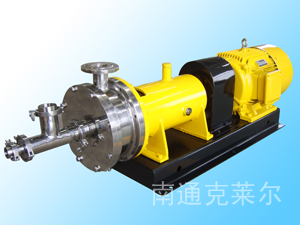

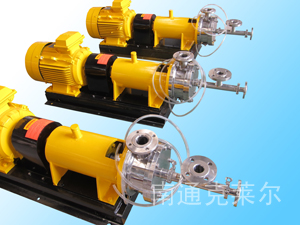

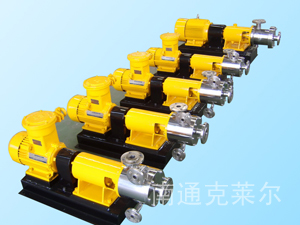

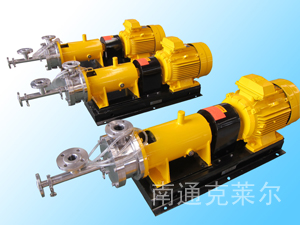

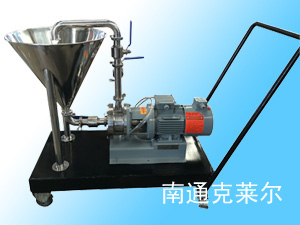

现场设备照片

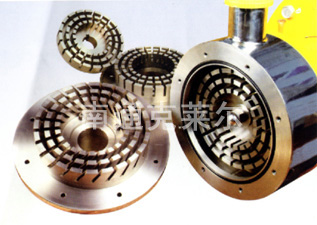

内部腔体打开照片

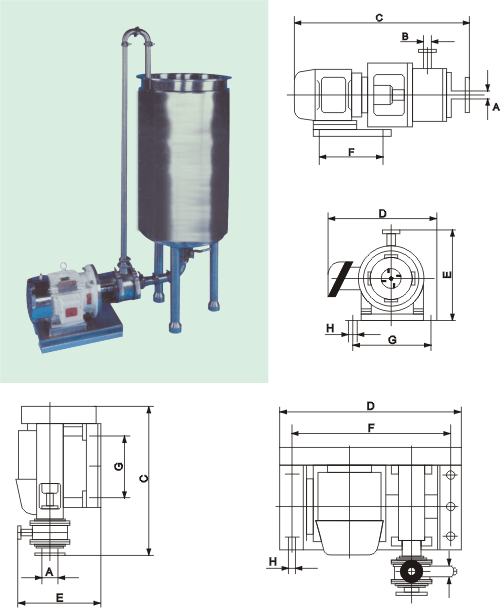

DE-400-1 单组工作头系列数据表及示图

400系列	401	405	410	425	430	450
功率（千瓦）	1.1	4	7.5	18.5	22	37
转速（转/分）	2900	2900	2900	2900	1470	980
进口料直径A（毫米）	38	50	70	70	100	125
出口料直径B（毫米）	25	32	50	70	80	100
总长度C（毫米）	572	735	836	1570	1030	1234
总宽度D（毫米）	270	363	380	460	1020	1160
总高度E（毫米）	355	382	445	530	556	675
底座安装尺寸F（毫米）	340	370	420	760	970	1090
底座安装尺寸G（毫米）	200	295	320	370	380	430
安装螺栓n-H（毫米）	4-M12	4-M12	4-M14	4-M16	4-M16	4-M16
处理能力水（升）	250	680	908	1325	2271	3444

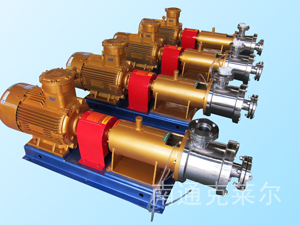

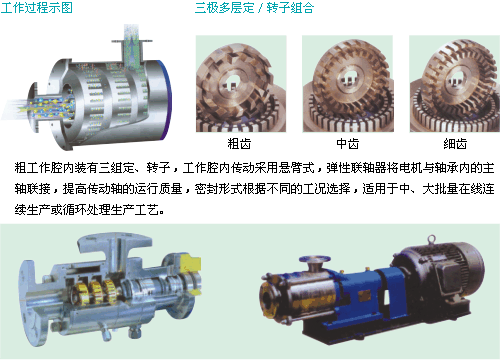

三组工作头系列均质乳化泵(乳化泵、高剪切乳化泵)

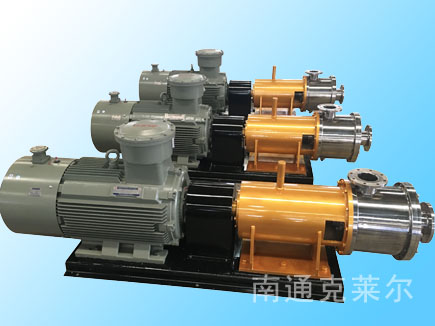

132KW三级均质乳化泵

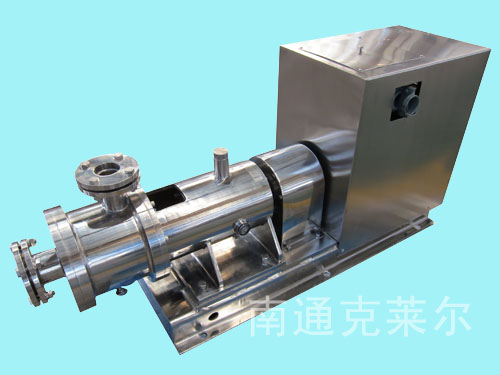

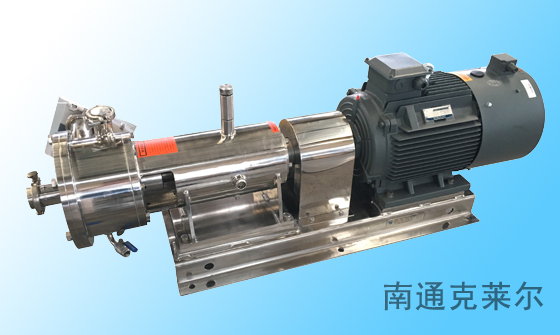

食品卫生级设备照片

整套设备配置：

均质乳化泵主体
机械密封冷却液储液罐（带观察窗）
冷却液微型循环泵
电气控制箱

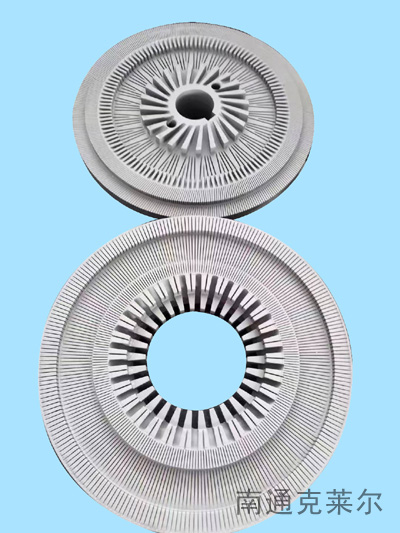

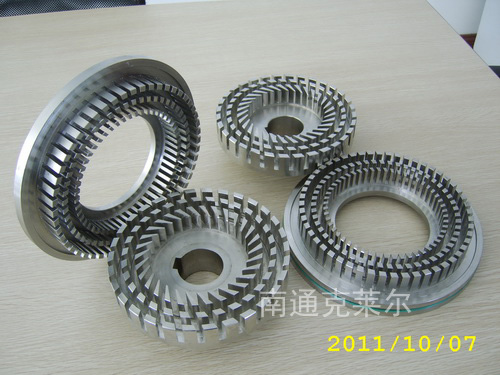

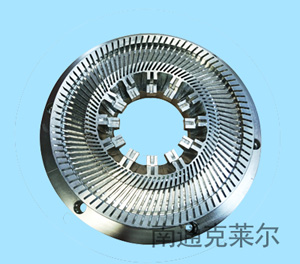

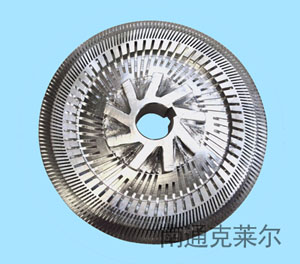

多款新型工作头

通常在转子上增加几片叶片用于增强抽吸力及物料流动性,增加物料剪切、乳化次数。

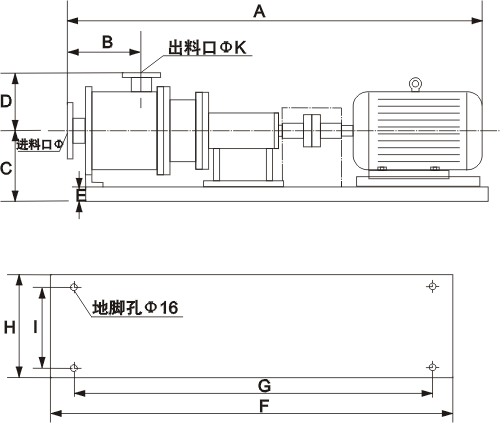

DE400-1/3 单组多层或三组多层工作头系列数据表及示图

型号	功率 (KW)	转速 (rpm)	A	B	C	D	E	F	G	H	I	进口 J	出口 K	流量范围	出口压力
DE400-1/3-2.2	2.2	2940	1200	200	300	250	50	625	615	350	260	32	25	1-2 M3/h	0.2
DE400-1/3-4	4	2940	1690	210	340	295	50	1576	1376	550	470	50	45	2-4 M3/h	0.2
DE400-1/3-7.5	7.5	2940	1213	218	232	155	50	1120	1010	300	240	50	45	4-6M3/h	0.2
DE400-1/3-11	11	2940	1365	242	293	180	50	1310	1100	350	230	76	65	6-8 M3/h	0.2
DE400-1/3-15	15	2940	1500	260	260	200	50	1420	1280	422	322	76	65	8-10 M3/h	0.2
DE400-1/3-18.5	18.5	2940	1510	280	260	200	50	1500	1310	422	322	76	65	10-15 M3/h	0.2
DE400-1/3-22	22	2940	1605	290	260	206	50	1540	1340	422	322	89	76	15-20 M3/h	0.2
DE400-1/3-30	30	2940	1750	300	280	230	60	1610	1510	530	420	89	76	20-25 M3/h	0.2
DE400-1/3-37	37	2940	1870	305	310	246	60	1720	1560	550	470	89	76	25-30 M3/h	0.2
DE400-1/3-55	55	2940	2135	330	360	276	60	1985	1825	600	520	100	89	30-50 M3/h	0.2
DE400-1/3-75	75	2940	2300	350	380	280	60	2010	1910	650	550	150	125	50-70 M3/h	0.2

说明：

流量是以水为介质、物料粘度越大、流量就越小。
出口压力跟物料粘度有关、粘度越大、出口压力越小。
对于粘稠物料、建议添加辅助泵输送。

机械密封选择

CLARE针对不同的生产工艺与介质选用不同的机械密封，机封选择合理与否将直接影响设备的运行质量。

CLARE现使用的密封种类有：填料密封、骨架密封、机械密封，通常使用较多的为机械密封，分为料冷机械密封（内置式），外置式水冷却机械密封，集装式机械密封，单端面、双端机械密封，在选型前，将会有专业应用工程师针对你的物料特性，工艺条件选择相应机封。
