南通CLARE引进国外先进搅拌乳化技术，并在此基础上对结构部分不断优化，采用最新的加工工艺和专业装备，研制出各款高剪切分散乳化机，广泛适用于乳化、分散、破碎、溶解、均质等工艺。

CLARE高剪切分散乳化机的多功能和安全可靠的特性为用户提供了较之传统设备更为新颖而有效的均质乳化效果，机械和液压的高速剪切是本机的关键所在，定子和转子的精密吻合，确保物料每分钟承受几十万次的剪切。纯碎的剪切力及混合原理大大提高了混合效率，使工艺循环缩短，用户可获得更均匀，高品质的产品，几个可更换的定子头可用来更大程度地满足用户地期望。

在高剪切分散乳化机的应用方面，CLARE已积累了相当多的经验和数据，为了使每一个用户获得更高品质产品，我们可以设计成各种间歇式或管线式高剪切分散乳化机，按用户不同工艺条件来满足用户不同的需要。

CLARE应用工程师建议：在常温常压或工作温度＜100℃，常压工作状态下，DE－100系列是最好选择，其良好的稳定性可使用户获得更高品质产品。

间歇式高剪切分散乳化机工作过程

在高速旋转的转子产生的离心力作用下，物料从工作头的进料区域同时从轴向吸入工作腔。

强劲的离心力将物料从径向甩入定、转子之间狭窄精密的间隙中。同时受到离心挤压、撞击等作用力，使物料初步分散乳化。

在高速旋转的转子外端产生至少15m/s以上的线速度，最高可至40m/s，并形成强烈的机械及液力剪切、液层摩擦、撞击撕裂，使物料充分的分散、乳化、均质、破碎、同时通过定子槽射出。

物料不断高速地从径向射出，在物料本身和容器壁的阻力下改变流向，与此同时在转子轴上两个高速旋转的螺旋桨叶的作用下，又形成上、下两股强烈的翻动湍流。物料经过数次循环，最终完成分散、乳化、均质过程。

CLARE依据不同的工艺要求，推出不同的工作定子头，供用户选择

粉碎头

适合于普通混合工艺，大颗粒的粉碎也可适用于较高粘度的物料搅拌。

混合头

提供较高的剪切力，也可适用于均质，乳化工艺，分散稳定性好。

乳化头

提供更高的剪切力，均质，乳化效果更高乳液稳定性较好。

双向吸料工作头

适用于悬浮物的均质，乳化工艺。

其他部件

螺旋桨叶—安于转子轴上的两个螺旋桨叶，分别用于增加筒内液料的循环，涡流及翻动，促进物料均质、分散、乳化

插入式螺旋桨叶

循环螺旋桨

轴套- TEFLON材质，满足卫生要求，乃温耐腐蚀。

常见乳化设备工艺

DE-100系列高剪切分散乳化机可供选择项

• 马达：普通电机、防爆电机、防水船用电机、变频调速电机等可供选择。
• 转速：通常状态下2900rpm，转速也可变频调速使转速升高或下降，但匹配相应变频器。
• 材质：304SUS、316、316L选择。
• 工作头：不同功能的粉碎头、混合头、乳化头可供选择，适用不同工艺、不同物料。
• 碳钢或不锈钢手动液压升降工作架和重型工作架可供选择，简化操作程序。
• 有匹配的反应釜供选择配套使用，使物料达******组合，乳化效果。
• 依据用户自备反应釜的大小，高剪切分散乳化机工作长度可加长或缩短。

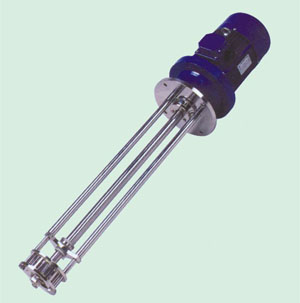

固定式安装

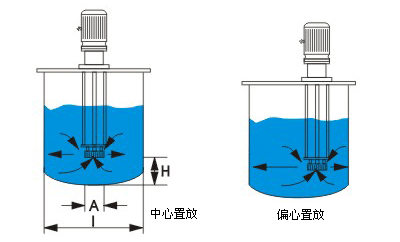

间歇式设备与容器配置关系式：

H＝(2－3)xA

I＝(5－10)xA

注：括号内的数据请根据物料的粘度、稠度、固定量、处理量等情况而定。

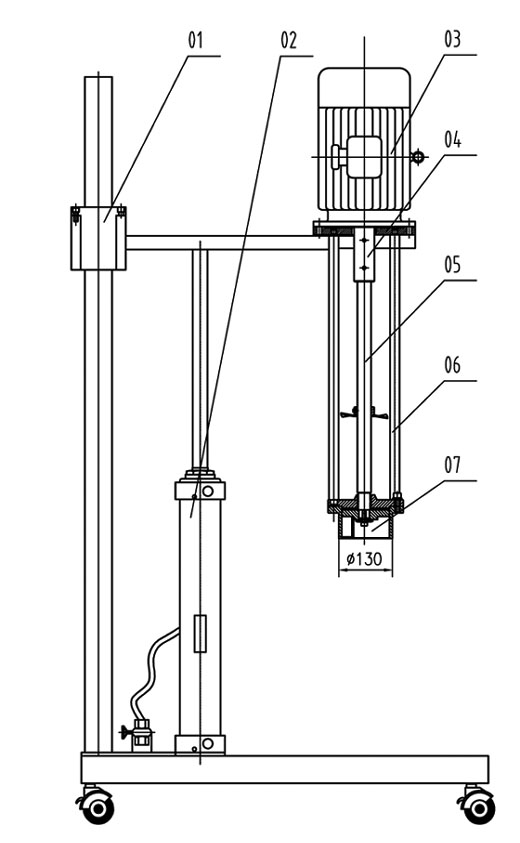

配置简易手动液压升降工作架--高速剪切乳化机

• 手动液压升降、可移动工作架
• 移动工作架由液压油缸与移动架组成
• 底部配备四个带刹聚胺脂滑轮，可前塥左右移动
• 工作时不会出现剧烈晃动
• 成本低，操作使用方便，经济实用性高

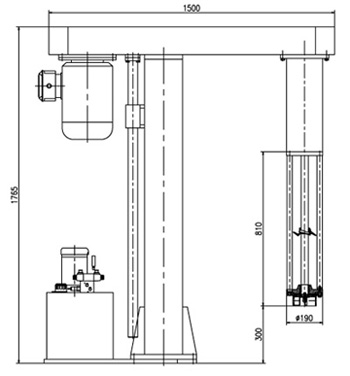

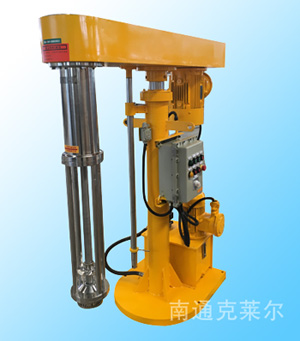

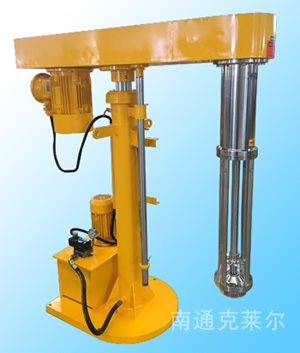

配置液压工作站升降--高速剪切乳化机

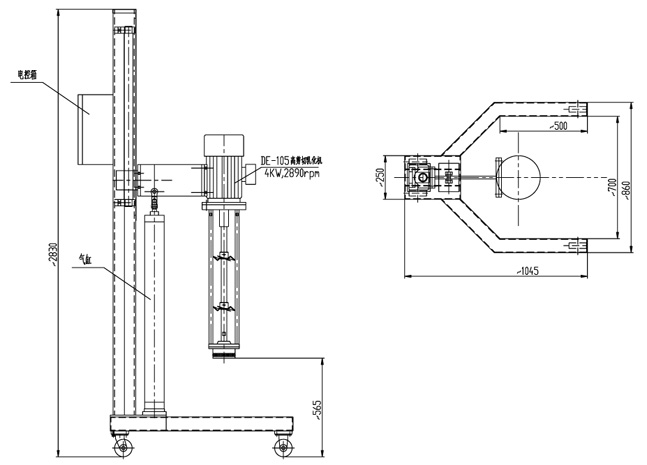

配置气动升降、可移动工作架--高速剪切乳化机

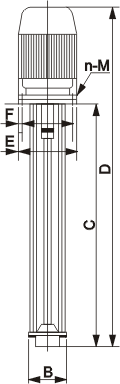

DE100系列	101	105	110	125	130	150	175	1100
功率	1.1	4	7.5	18.5	22	37	55	75
速度(转/分)	2880	2880	2880	2880	1440	980	980	980
较低法兰直径 B	120	190	200	230	280	405	460	550
轴套长度 C(mm)	617	852	1130	1276	1465	1649	2031	2500
总高度 D(mm)	880	1220	1550	1840	2100	2400	3056	4800
连接法兰直径E	240	300	360	420	420	630	680	780
安装尺寸 F(mm)	220	275	330	385	385	590	620	700
安装螺栓 n－M	4-M10	4-M10	4-M16	4-M20	8-M20	8-M24	8-M24	8-M30
处理能力水 (L/Min)	20-100	50-200	100-1000	200-2000	300-3000	1000-5000	2000-10000	5000-15000
重量约 (kg)	41	73	168	300	523	614	818	1010
